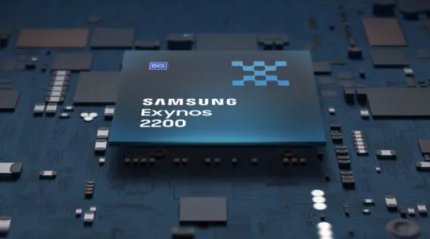

三星Exynos2200推出关于这款AMD芯片组的知识

三星早在 2019 年就透露了与 AMD 的合作伙伴关系，这家图形公司将为 Exynos 智能手机处理器构建 GPU。从那时起就一直在等待，但现在三星终于宣布了此次合作的第一款产品 Exynos 2200。

Exynos 2200 采用三星 4nm 设计以及新的Armv9 CPU 内核。核心布局与联发科和高通最新的 SoC 相似，具有一个用于繁重工作的 Cortex-X2、三个用于中等任务的 Cortex-A710 内核和四个 Cortex-A510 小内核。三星没有在这里透露时钟速度或缓存细节。

不过，这里展示的明星确实是所谓的 Xclipse 920 GPU，它由 AMD 的 RDNA2 图形核心驱动。这里没有关于时钟速度或使用的内核数量的官方消息，但它支持基于硬件的光线追踪技术和可变速率着色。三星补充说，GPU 还支持公司的 Amigo 技术，用于管理和优化整个处理器的电源使用。

RDNA2 内核与当前一代游戏机(如 PS5 和 Xbox 系列游戏机)所采用的技术基本相同，但内核数量减少、时钟速度降低，并且做出了更多妥协。所以不要指望这里有类似的图形，但我们很想看看这项技术和适当的光线追踪能带来什么。

三星援引 AMD 高管 David Wang 的话说：“三星的 Xclipse GPU 是 Exynos SoC 中计划多代 AMD RDNA 图形的第一个结果。” 所以这只是第一次尝试，我们将在未来几年看到更多使用这项技术的 Exynos 芯片组。

从芯片组的其余部分来看，NPU 也得到了升级。事实上，三星声称其性能是 Exynos 2100 机器学习芯片和更高精度的 FP16 支持的两倍。有趣的是，与 Exynos 2100 上看到的三核设置相比，NPU 是双核设计。

转向调制解调器，韩国品牌表示新调制解调器支持 3GPP 版本 16 功能。此外，您可以通过 sub-6GHz 和 mmWave 分别获得高达 5.1Gbps 和 7.35Gbps 的下行链路速度，或者在使用 4G 和 5G 结合的 EN-DC 模式时达到 10Gbps 的速度。

Exynos 2200：多媒体强国?

新的芯片组似乎是摄像头领域的一次进化，而不是革命，支持200MP单摄像头、30fps 108MP单摄像头或30fps 64MP+36MP双摄像头。否则，处理器还支持最多同时连接七个摄像头并同时处理其中四个摄像头。

视频功能也不算太差，芯片组支持 4K HDR、4K/120fps 和 8K/30fps 录制。与Snapdragon 8 Gen 1不同的是，这里没有 8K HDR 录制功能，但三星芯片组还提供了高通 SoC 所缺乏的 AV1 解码。

其他值得注意的细节包括 120Hz 的 4K 显示分辨率、144Hz 的 QHD+ 分辨率、HDR10+ 显示支持、LPDDR5 RAM 和 UFS 3.1 存储。

三星 Exynos 2200 目前正在量产，我们期待在一些Galaxy S22 系列手机中找到它。三星的新旗舰手机预计将于下个月推出，因此我们很可能会在那时看到新芯片组的功能。
